根据IC的数据表可知，这类IC为工作于PWM方式的高效LED驱动控制电路，借助于外部电路，能适应从8V到450V 的宽输入电压范围。通过外部的电阻（或电容）可设定固定频率控制外部功率MOS管，以恒流的方式可靠地驱动LED串。LED的电流可以通过选择恰当的限流电阻来设定。同时提供线性调光功能，支持低频可变占空比的数字脉冲（PWM）调光功能。
根据应用场合和按照不同的标准，其驱动方案可以分为三种。
按照PWM调节方式，可以分成恒定频率和恒定关断时间两类（图1）。
在稳定状态下加在电感两端的电压乘以导通时间等于关断时刻电感电压乘以关断时间：Von*Ton=Voff*Toff,即（Vin-Vo）*Ton=Vo*Toff.

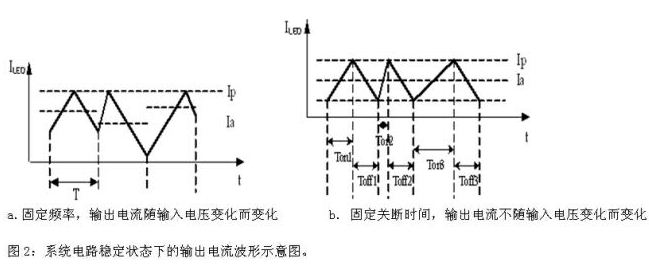

从电感的计算公式可以看出这两者之间的差异性，图1a中的电感计算式为L = （Vin–Vo） * Ton /ΔI ,图1b中的电感计算式为L=Vo*Toff/ΔI.Io=Ip-ΔI /2.如图2所示电流波形示意图，电感确定后，图2a中输入电压Vin变化导致纹波电流ΔI变化，以致输出电流变化；图2b中的纹波电流ΔI与输入电源电压无关。因此在电压波动较大的宽电压应用环境下，使用恒定关断时间电路方式。
按照是否隔[1] [2] [3] 下一页
