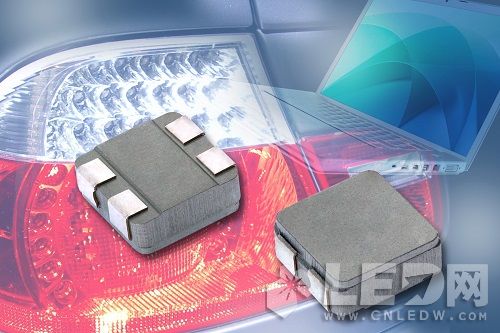

Vishay推出可用于车辆LED照明的,采用IHLP®制造的新款组合耦合电感器

  器件采用4040小外形尺寸,磁耦合大于90%,有2.2μH~47μH共8种感值

  宾夕法尼亚、MALVERN — 2014 年 2 月20 日 — 日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出采用该公司IHLP® 技术制造,可用于SEPIC DC/DC转换器和其他应用的新系列组合耦合电感器。Vishay Dale IHCL使用4040小外形尺寸,在相同封装内装了两个电感器,磁耦合大于90%,工作温度可达+155℃,有2.2μH~47μH共8种感值。

  今天发布的器件的工作频率可以达到5MHz,适用于车用里的SEPIC转换器。IHCL器件把两个电感器集成在一个高4.0mm的小尺寸10.16 mm x 10.67mm封装里,这样工程师就能够设计出更小、更耐用和高效的SEPIC转换器电路,同时降低总成本。IHCL系列也可以用于共模应用。

  新电感器可处理高瞬态电流尖峰而不会硬饱和。器件被包装在符合RoHS的完全无铅的屏蔽复合结构里,通过这种结构将蜂鸣噪声降到非常低的水平,规定工作温度为-55℃~+155℃,对热冲击、潮湿、机械冲击和振动有很好的耐受能力。

  器件规格表:

产品编号

电感@ 100 kHz,0.25V,0A

标称DCR @ 25 °C

最大DCR @ 25 °C

典型热

直流电流

典型饱和

直流电流

2.2 H

13.0 m

15.0 m

9.5 A

11.0 A

2.7 H

15.9 m

17.0 m

9.3 A

11.0 A

4.7 H

28.0 m

30.0 m

6.2 A

9.0 A

10 H

90.6 m

97.0 m

4.3 A

8.0 A

15 H

109.0 m

116.6 m

3.3 A

6.0 A

22 H

177.0 m

189.6 m

2.5 A

4.75 A

33 H

165.0 m

176.2 m

2.6 A

2.5 A

47 H

241.0 m

257.5 m

2.2 A

2.7 A

  组合耦合的电感器现可提供样品,并已实现量产,大宗订货的供货周期为八周到十周。

  VISHAY简介

  Vishay Intertechnology, Inc. 是在纽约证券交易所上市(VSH)的“财富1000 强企业”,是全球分立半导体(二极管、MOSFET和红外光电器件)和无源电子元件(电阻器、电感器、电容器)的最大制造商之一。这些元器件可用于工业、计算、汽车、消费、电信、军事、航空航天、电源及医疗市场中几乎所有类型的电子设备和装备。凭借产品创新、成功的收购战略,以及“一站式”服务使Vishay成为了全球业界领先者。有关Vishay的详细信息,敬请浏览网站 。
