LED电源设计的线性和开关式结合方案

　　为控制亮度，发光二极管(LED)需要恒定电流。把一只电阻器与一组LED串联即可实现此点。由于一组LED的电压和供电电压都可能发生改变，因而必须使用专用的LED驱动保证电流的精准。以下两种方案使用广泛：线性恒流LED驱动器和步进降压开关式转换器，它们均有各自的优势和劣势。
　　线性驱动是简单的方案，所需元件极少且基本无噪音。但是，其耗散的热量和供电电压与LED正向电压之差成正比。为防止过热，其封装可能需要在PCB上额外划分一个散热区，这就增加了所需PCB的成本和数量，同时也增加了驱动IC因热关断，从而关闭LED的风险。

　　图1 LM393比较器监测LED串的低侧电压，并使能降压稳压器(CAT4201)或线性稳压器(CAT4101)。
　　如果此驱动被置于LED旁，额外的热量会使LED以更高的温度运行，从而减少其寿命。降压(或buck)转换器效率高，产生的热量很少，但是开关式方案需要一只电感和一个肖特基二极管。这个方案也会产生噪音，尤其是当供应电压快降至LED正向电压时。在汽车应用中，射频干扰(RFI)是一个重要的考虑因素。建议在开头式转换器前面置放EMI/RFI滤波器，以阻止高频转换产生的噪音返回电源，因为它有可能干扰到AM/FM波段收音机等设备。
　　在降压变换器性能不良，用尽余量时，线性驱动器的运行则是最佳的。为避免劣势，发挥两种方案的优势，可以采取将线性与降压相结合的方案，在保证效率的同时将转换噪音降至最低。
　　理想情况下，电池电压的波动幅度很大。如汽车应用场景下(8v至17v)，线性/降压驱动器能提供所需的较低噪音运行环境和较高的效率。当应用电压升至限值以上时，LED驱动器则转换为降压模式，从而避免线性驱动器过热。

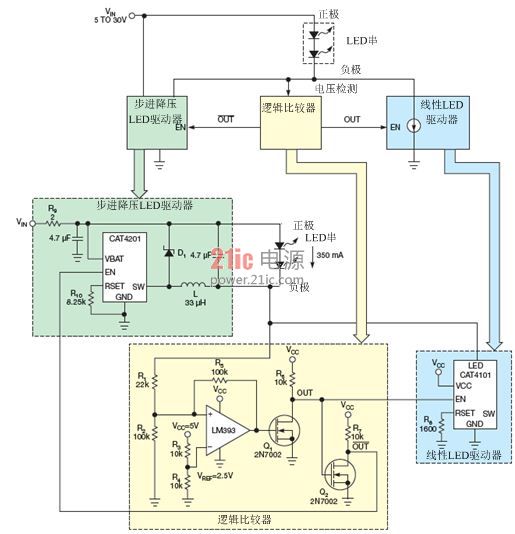

　　本文中的电路可单独选择每个LED驱动器在开关模式和线性模式之间切换时的可调电压阈值，并有额外迟滞以确保转换顺利进行。图1显示的原理图采用了安森美半导体公司的CAT4201 350-mA降压驱动器，以及CAT4101 1A恒流LED驱动器，图中也显示了逻辑比较器。较常见的降压结构有一个高侧开关和一个低侧二极管，CAT4201则不同，它互换了这些器件。
　　与典型的降压开关器相同，当开关接通时，流经感应器L和LED的电流会增加，直至达到峰值，即：LED平均电流的两倍。之后开关关闭。已充电的电感会迫使电流继续流经肖特基二极管D1及LED，直到其值变为零。而后该循环又开始重复。这一开关式运行被称为临界导通模式。
　　R1/R2电阻分压器产生出相当于负极电压几分之一的V+.如果比较器(LM393)的输入电压高于固定的基准电压值2.5V，则输出为高;OUT为低，禁用线性驱动器而使能降压转换器。如果V+低于基准电压，则比较器输出为低，使能线性驱动器而禁用降压转换器。反馈电阻器R5增加了0.6V的迟滞，即一旦负极电压超过3.6V，降压转换器就会起动;当负极电压降至3V以下时，线性驱动器则会接手。注意，如果LM393的另一半没有用于其它LED电源，更好的设计方法是将LM393上所有未用的输入和输出引线都接地。

　　图2显示了单用降压转换器，以及线性/降压驱动器合用时的LED电流调节情况。与单用降压转换器相比，线性/降压驱动器可将LED电流调节扩展至低于8V的电源电压，即使电池电压继续下降，它也能使LED保持点亮。电源电压低于11V时，仅用降压转换器会损失其精度，并产生回到电源的更多开关纹波电流。EMI滤波器更难以抑制较低频率下的纹波电流。另一方面，在相同的供电电压范围内，线性驱动器则提供了更高的调节和无噪音运行环境。
　　尽管增加了元件数，但对于要求低噪音性能与扩展电源区间的应用，线性/降压联合方案还是有价值的。可以设置线性到降压的过渡电压值，以获得最佳散热性能。

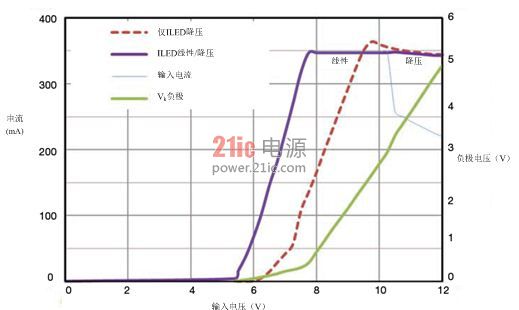

　　图2 与仅用降压转换器相比，线性/降压电流阱可将电流的调节范围扩展至更低的电源电压(8V以下)，并降低低电量情况下的EMI.因此，LED在电池电压低的情况下也可保持点亮。
