基于LYTSwitch-4的大功率LED电源解决方案

　　1 概述
　　PowerInt公司的LYTSwitch-4系列产品LYT4211-4218/4311-4318把控制器和高压大功率FET组合在同一封装中，控制器提供高功率因素和恒流输出，具有优于±5%的恒流性能，TRIAC调光，全亮度的起动时间小于250ms,功率因素大于0.9,高达92%的效率，开关频率132kHz可使用较小的磁性材料。主要用在大功率LED驱动。
　　LYTSwitch-4系列产品具有卓越的导通特性，可用于前沿和后沿可控硅调光。这使其具有广泛的调光范围，并可快速启动驱动器(即使从一个低导通角启动)。采用LYTSwitch-4系列的LED驱动器不使用初级侧的，大体积铝电解电容器。这意味着大大延长了驱动器的使用寿命，特别是在灯泡和其他高温应用。
　　LYTSwitch-4系列产品具有大调光比，低启动电流，方案低成本和长寿命的特点。
　　2 LYTSwitch-4控制器的系统框图
　　LYTSwitch-4芯片是高度集成，采用了初级控制技术，消除了光隔离器，并减少了元件数量的。这样，就可以使用廉价的单面印制电路板。将PFC和CC功能集成到一个单级上，还有助于降低成本和提高效率。其132 kHz的开关频率可允许其使用小型，低成本的磁性元件。
　　该LYTSwitch-4控制器包括：一个振荡器、反馈(检测及逻辑)电路、5.9V稳压器、迟滞过热保护、频率抖动、逐周期电流限制、自动重启、电感校正、功率因数和恒定的电流控制。图1为LYTSwitch-4控制器的系统框图。

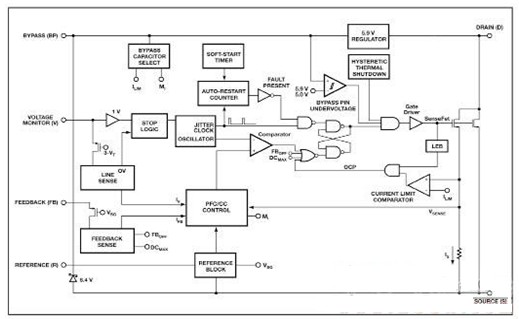

图1 LYTSwitch-4方框图
　　3 LYTSwitch-4的性能及典型应用
　　3.1 LYTSwitch-4的主要性能特点
　　优于±5%恒流调节
　　TRIAC可调光至低于5%输出
　　快速启动<250ms(全亮度)
　　<1s在(10%亮度)
　　高功率因数>0.9
　　轻松满足EN61000-3-2标准，优化设计小于10%THD
　　高达92%的效率
　　132kHz的开关频率，用于小尺寸磁性元件
　　高性能、结合驱动器、控制器、开关
　　该LYTSwitch-4系列可以开启离线LED驱动器，并具有高功率因数，可以轻松满足THD和谐波的国际标准。其输出电流受到严格调控，优于±5%的恒流性能。在典型的应用中，其最高92%的效率可以轻松达到。并支持多种TRIAC调光器的选择。
　　3.2 LYTSwitch-4典型应用电路
　　如下所示，图2为LYTSwitch-4典型应用电路图。

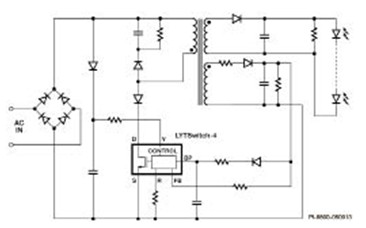

图2 LYTSwitch-4典型应用电路
　　LYTSwitch-4系列产品具有卓越的导通特性，可用于前沿和后沿可控硅调光。这使其具有广泛的调光范围，并可快速启动驱动器(即使从一个低导通角启动)。LYTSwitch-4系列产品具有大调光比，低启动电流，方案低成本和长寿命的特点。
　　LYTSwitch-4芯片是高度集成，采用了初级控制技术，消除了光隔离器，并减少了元件数量的。这样，就可以使用廉价的单面印制电路板。将PFC和CC功能集成到一个单级上，还有助于降低成本和提高效率。其132 kHz的开关频率可允许其使用小型，低成本的磁性元件。采用LYTSwitch-4系列的LED驱动器不使用初级侧的，大体积铝电解电容器。这意味着大大延长了驱动器的使用寿命，特别是在灯泡和其他高温应用。
　　4 大功率TRIAC调光LED驱动器
　　4.1大功率TRIAC调光LED驱动器主要特性
　　高效率，120V≥85%
　　广泛的调光器兼容性(NEMA SSL6调光曲线内)与多种选择的，基于USTRIAC的调光器
　　增强的用户体验
　　无闪烁，单调调光
　　快速单调启动(<200ms)-没有明显的延迟
　　打开和关闭在几乎相同的调光角-无闪开
　　低成本
　　单级PFC相结合，准确的初级侧稳压恒流输出
　　单面PCB,元件数量少
　　集成的保护和可靠性功能
　　输出开路/输出短路自动恢复保护
　　快速通电线路输入过压关断，线路故障期间增强了耐压性
　　无MOV,能承受±2500V环波和±500V差分浪涌
　　自动恢复的大滞后热关机，保护了元器件和印刷电路板
　　符合IEC 61000-4-5环波，IEC 61000-3-2C总谐波失真和IEC CISPR 15/
　　EN55015 B传导EMI标准
　　4.2大功率TRIAC调光LED驱动器
　　文件描述了隔离高功率因数TRIAC可调光LED驱动器，它用于驱动额定36V的LED串电压(550mA)，典型输入电压范围为90VAC~132VAC.该LED驱动器采用LYTSwitch-4芯片系列的LYT4317E.

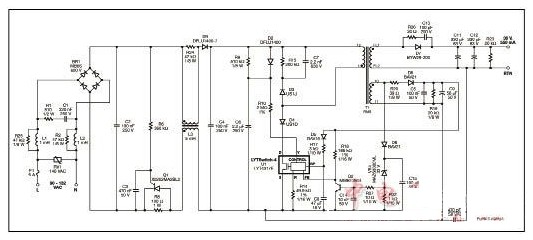

图3 大功率TRIAC调光LED驱动器电路图
　　其拓扑结构是一种单级功率因数校正反激式，具有高隔离效率、高功率因数、低THD、元器件数量少的特点。其高功率因数和低THD是通过采用LYTSwitch-4 IC而获得的，LYTSwitch-4 IC还提供了复杂的，一系列的保护功能，包括自动重新启动开放式控制回路和输出短路包含。输入过压提供了扩展线路故障和浪涌承受能力，其精确的迟滞热关断，确保了在各种条件下的安全的PCB平均温度。
　　5 结论
　　文提出了一种基于LYTSwitch-4的大功率LED电源解决方案。在本方案中充分发挥了LYTSwitch-4的卓越的导通特性，使其具有广泛的调光范围，并可快速启动驱动器(即使从一个低导通角启动);并且其输入过压提供了扩展线路故障和浪涌承受能力，其精确的迟滞热关断，确保了在各种条件下的安全的PCB平均温度。经分析验证本方案具有大调光比，低启动电流，低成本和长寿命特点的解决方案。
