大功率白光LED 高效均流并联供电系统(二)

大功率白光LED 高效均流并联供电系统(二)
 3 实验结果与数据分析
  3. 1 大功率白光LED 与高效均流并联供电系统的集成

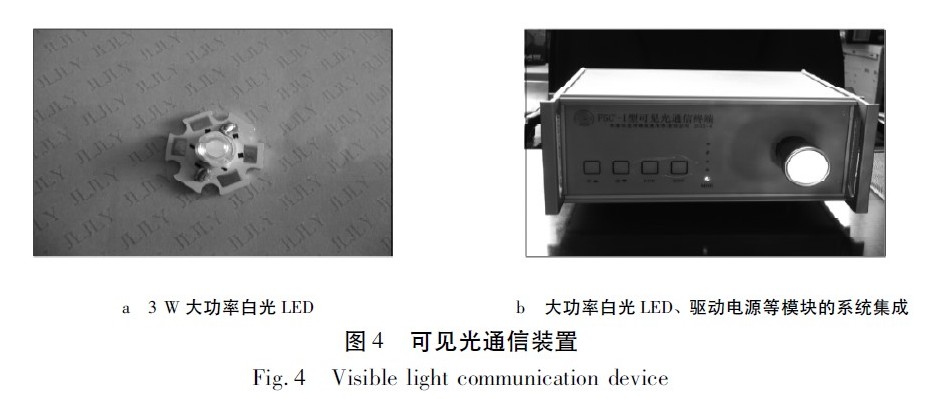

  为测试所制作的双DC /DC 并联供电系统的性能,采用3 W 大功率白光LED( 额定电流750 mA、额定电压4. 0 V) 做了驱动实验与性能测试,LED 的照片如图4 所示。将大功率白光并联供电系统、大功率白光LED、数据编码模块、Bias-Tee 耦合模块以及按键/指示灯等进行了系统集成,研制了兼具照明与通信双重功能的通信装置( 见图4b) .利用该装置,对给出的并联供电系统进行了实验。

  3. 2 照明状态时的均流特性实验
  通过按键分别设定驱动器输出电压为0. 5 V、1. 0 V 和3. 0 V,接上白光LED,分别读取两个DC /DC支路的工作电流I1和I2、LED 两端的工作电压U0以及流经LED 的工作电流I0,其测试结果如表1 所示。
  定义输出电压误差

  其中U0,exp为实验测得的输出电压,U0,the为理论设定的输出电压。定义两支路电流偏差
[1] [2] [3]  下一页
