零组件在成为照明产品前，一般要进行两次设计。把 IC封装成LED光电零组件时，要先进行一次光学设计，以解决LED的出光角度、光强、光通量大小、光强分佈、色温的范围与分佈。这就是所谓的一次光学设计。二次光学设计是针对大功率来说：一般大功率LED都有一次，发光角度为120度左右。二次光学就是将经过一次透镜后的光再通过一个光学透镜改变它的光学性能。
我们必须清醒的认识到，一次光学设计是二次光学设计的基础。只有一次光学设计封装设计合理，能够保证每个LED发光零组件的出光品质，才能在一次光学设计的基础上进行二次光学设计，以保证整个发光系统的出光品质。简单地说，一次光学设计的目的是尽可能多的取出中发出的光。二次光学设计的目的则是让整个系统发出的光能满足设计需求。

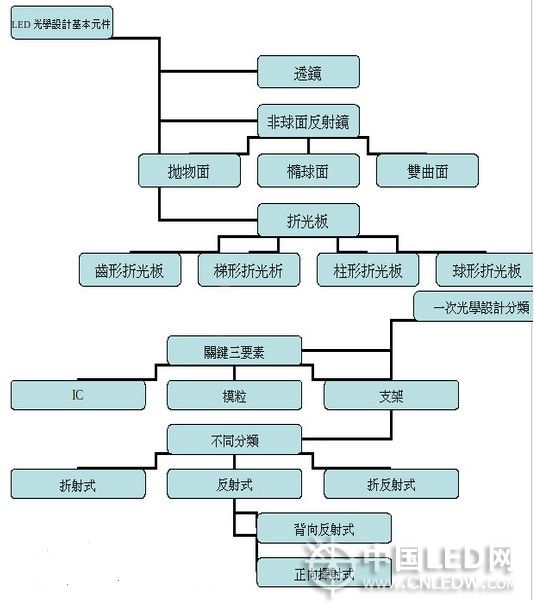

设计的基本结构图（仅供参考）
