ROHM最新LED背光灯用驱动器技术

　　前言
　　LED光源已在众多汽车应用中迅速普及。ROHM凭借高效的LED光源驱动技术，打造了用于尾灯、背光灯以及前照灯的LED驱动器等丰富的产品阵容。在此，将为您介绍用于背光灯的LED驱动器。
　　车载背光灯用LED驱动器的开发
　　近年来，在车载用显示器领域，为满足有害物质限制要求，使用水银的CCFL背光灯正在被LED背光灯迅速取代。另外，仪表盘、汽车导航、音响显示、后座娱乐等各种车载用显示器正朝多样化、大型化方向发展。在这种趋势下，对于增加LED灯数量以及高亮度、高调光率的要求日益高涨。ROHM为满足LED灯数量增加的这种发展趋势需求，将实现高耐压的升降压DC/DC转换器、可多灯驱动小功率LED且实现了高调光率的电流驱动器电路内置于一枚芯片，扩充了LED驱动器产品阵容。
　　接下来介绍ROHM开发的背光灯用LED驱动器BD81A34EFV-M。

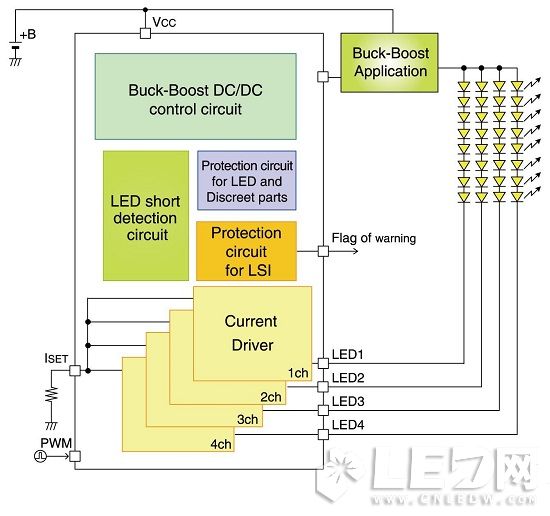

　　BD81A34EFV-M大致由DC/DC转换器部、电流驱动器部、保护电路部三个功能块组成(图1)。

图1 BD81A34EFV-M的框图
　　作为背光灯的驱动，首先是由DC/DC转换器，生成一定的电压。将DC/DC转换器的输出连接到面板的LED阳极侧，由LED的阴极侧向LED驱动器灌入恒定电流，使LED发光。为支持小功率的多灯LED驱动，LED的通道数(可连接的列数)设计为4。
　　通过控制DC/DC转换器的开关占空比，使输出达到高于LED阳极引脚的电平，其中包含了链接于电流驱动器的LED段数部分，也就是由LED产生的VF，通过LED驱动器的误差放大器进行反馈控制，使连接于IC的LED阴极引脚(LED1~4引脚)为1.0V。通过上述控制，电流驱动器部即可保持LED电流恒定。作为面板的亮度调整之用，输出的电流具有PWM-dimming(PWM调光)功能。LED电流的占空比可与外部的PWM信号输入同步变化。不仅如此，BD81A34EFV-M还搭载LED开路与短路故障保护、LED接地故障保护、DC/DC转换器输出过流与过压保护功能，完善的保护电路非常有助于提高面板的可靠性。
　　上面介绍了DC/DC转换器电路、电流驱动器电路，接下来按顺序介绍ROHM的车载LED驱动器的特点---防闪烁电路。
　　升降压DC/DC转换器
　　面对车载特有的电池电压波动和多样化的LED灯数，以升压方式和降压方式很难进行LED的闪烁控制与平台设计，要满足市场所要求的高可靠性与缩短开发周期之间的平衡实属不易。因此，为了不依赖电池电压、可以始终稳定供给DC/DC转换器输出电压，ROHM采用了一种称为“REGSPIC结构”的独有升降压方式。下面介绍REGSPIC结构与一般的升降压方式所用的SEPIC结构相比所具有两个优点。
　　① 减少外置部件

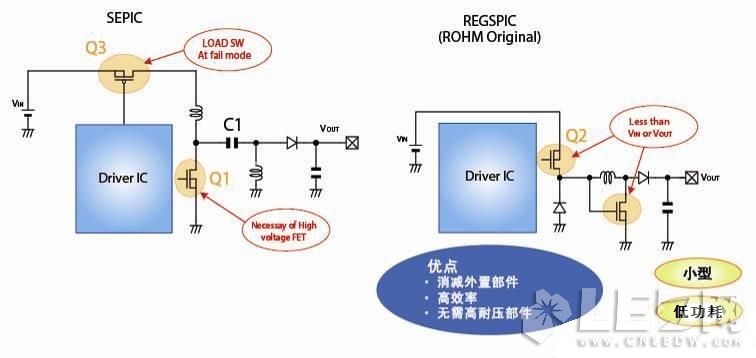

　　图2表示SEPIC与REGSPIC的电路构成。由图2可见，REGSPIC结构中，面积占有率最高的线圈较少，可实现小型化和低成本化。另外，减少了电感，还可提高由线圈损耗部分相应的效率。

图2 SEPIC和REGSPIC的电路构成
　　② 实现高可靠性
　　图2的SEPIC结构中，C1对于输出电压像电荷泵一样工作，因此，Q1需要达到DC/DC转换器输出电压
　　(VOUT)+电池电压的耐压水平。另一方面，REGSPIC结构中，由于耐压达到DC/DC转换器输出电压和电池电压二者较高一方以上即可，因此，REGSPIC结构由低耐压部件组成，更容易控制。
　　另外，Q2不仅用于升降压控制，还可作为LED阳极和二极管等外置部件接地短路时切断与电池间通路的开关使用，因此，发生异常时可保护外置部件，有助于实现更高可靠性。而SEPIC结构中，为切断与电池间的通路，将Q3仅作为开关使用。
　　高调光率的电流驱动器
　　为满足车载面板向高亮度化方向发展的趋势需求，ROHM已完成了高调光率LED驱动器BD81A34EFV-M的技术开发。下面针对面板的高亮度化为何需要更高的调光率进行说明。面板亮度虽然可以更高，但所要求的最低亮度水平几乎不变。考虑到输出在暗处等人眼不觉疲劳的低亮度的情况，如果最高亮度(调光率100%)低一些，即使低调光率也可输出低亮度，但近年来，面板规格一般最高亮度都非常高，因此，低亮度输出时需要具备高调光率。
　　BD81A34EFV-M为了实现高调光率，利用ROHM独有的技术提高了电流驱动器输出LED的响应性能。根据外部PWM输入占空比对LED电流进行开关控制。此时，在PWM信号低电平时关断电流驱动器电路，在高电平时导通电流驱动器电路，根据ON/OFF区间的时间比调整LED电流。输入PWM与输出电流完全同步并时序一致是理想的结果，只要能实现这一点，即可实现高亮度。而实际上，从输入PWM信号到电流输出会产生电路延迟，由于该延迟，使得无法生成该时间宽度以内的脉冲。
　　电流驱动器电路中搭载了电流控制用放大器，但按以往的PWM调光方式，在电流驱动器电路OFF→ON时点，作为该内部放大器的启动时间会产生数μs 指令的电路延迟。随着市场对调光率的要求越来越高，该电路延迟已无法忽视。因此，ROHM搭载的PWM调光电路，使放大器的启动时间降到最低，从而实现了更高调光率。

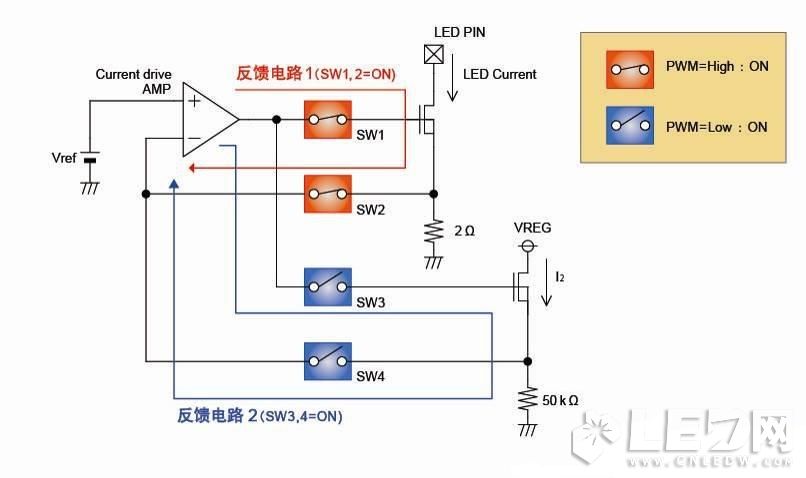

　　具体如图3所示，电流驱动放大器拥有LED电流输出用的反馈电路和另一条反馈电路。

图3 电流驱动放大器的反馈电路
　　这两条反馈通路由各SW进行切换。在PWM=High(LED为ON)区间，驱动LED电流输出用的反馈电路(图3反馈电路1)，由LED引脚灌入LED电流。在PWM=Low(LED为OFF)区间，驱动另一条反馈电路(图3反馈电路2)，由内部恒定电压VREG产生电流。通过进行这样的控制，LED电流虽然是关断的，但电流驱动放大器始终处于驱动状态，PWM=Low→High时可平稳生成LED电流。由于反馈通路2的电流I2已设定为数μA，因此，本电路结构的功耗增加量已达到可以忽视的水平。
　　图4为LED电流在有无与输出不同的反馈通路时对PWM信号的跟随性如何变化的比较数据。

图4 有无与输出不同的反馈电路的LED电流跟随性比较

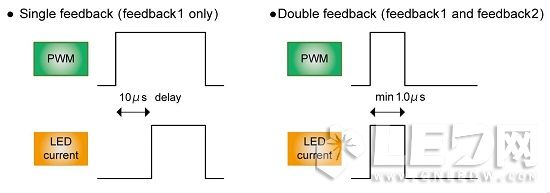

　　在没有另外的反馈通路时，从PWM=OFF→ON时点开始，到生成LED电流会产生约10μs的延迟时间。与此相比，在有另外的反馈通路时，几乎没有延迟时间，可跟随到最小达1μs的PWM脉冲宽度。假设PWM频率为100Hz，那么如果是1μs的脉冲宽度，则可实现10000：1的调光率。综上所述，BD81A34EFV-M实现了高调光率，非常有助于面板的高亮度化。
　　防止LED闪烁的DC/DC转换器输出电压放电电路
　　将DC/DC转换器输出作为LED阳极控制LED时的问题在于，从DC/DC转换器的OFF状态再启动时会出现LED闪烁现象。
　　当因向LED驱动器输入启动OFF信号以及异常检测时的保护动作等而关断DC/DC转换器的开关输出时，输出电容里会有残存电荷。残存电荷通过DC/DC转换器输出电压反馈用的电阻分压电路(图5 ROVP1、ROVP2)进行放电。但是，放电时间达数秒之长，因此，必须考虑到在这种电荷残留状态下再启动的情况。在这种情况下，残留电荷通过LED元件进行放电，之后进行正常的启动控制。这种瞬间放电表现为LED的闪烁。

图5 防LED闪变电路

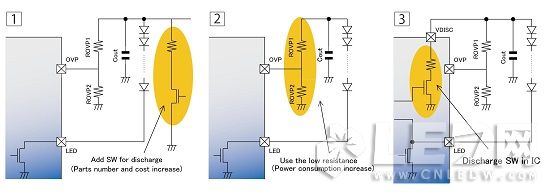

　　传统上，为防止这种闪烁，一般选择以下两种方法之一。第一种方法是如图5-1所示，给DC/DC转换器输出追加外置开关元件，在电路OFF时强制放电。这种方法可以避免再启动时的闪烁，但需要增加开关元件和限流电阻等，部件数量会增多。
　　第二种方法是如图5-2所示，降低过压保护用电阻值。降低电阻分压电路的电阻值，促进残留电荷的放电。这种方法的问题是正常工作时的功耗会增加。
　　因此，BD81A34EFV-M如图5-3所示，在IC中内置了防闪烁用输出放电电路。该电路使输出电荷的放电仅需数ms指令即可完成。而且，还不会增加外置部件数量和功耗。例如，在BD81A34EFV-M的外置部件推荐值Cout=20uF、ROVP1=360kΩ、ROVP2=30kΩ的条件下，设DC/DC转换器输出电压(Vout)为30V时，
　　无输出放电电路：放电时间=约7.8s
　　有输出放电电路：放电时间=约1.5ms
　　可大幅缩短放电时间，并可防止因此导致的LED闪烁。
　　未来展望
　　未来，高性能化会进一步发展，对此，ROHM会继续推进内置通信功能、多通道LED驱动器的开发。通过内置通信功能，不同的型号可通过通信设定不同的LED电流、电压、保护功能等，每种型号无需创建驱动电路，可推进平台化发展。不仅如此，通过搭载Diagnostic(诊断)功能，实时监测LED电流及异常状态等并反馈到微控制器侧成为可能，可实施适合不同情况的控制，提升设备的安全性能。另外，通过多通道化，使驱动各种灯类(DRL、转向灯、位置灯等) 的驱动电路可集成于1枚IC，从而可灵活应对所需的通道数。ROHM将会继续开发满足客户需求的高性能IC，不断开发有助于汽车节能与高性能的IC。
