降压调节器变身智能可调光LED驱动器

降压调节器变身智能可调光LED驱动器
凭借使用寿命长和功耗低的优势,LED有望改变整个照明行业,但它的快速采用面临的主要障碍是LED本身的成本居高不下。LED灯具(完整电力照明设备)的成本各不相同,但LED的成本通常占据了整个灯具成本的大约25%至40%,而且预期在今后多年内仍会占据很高比例(图1)。

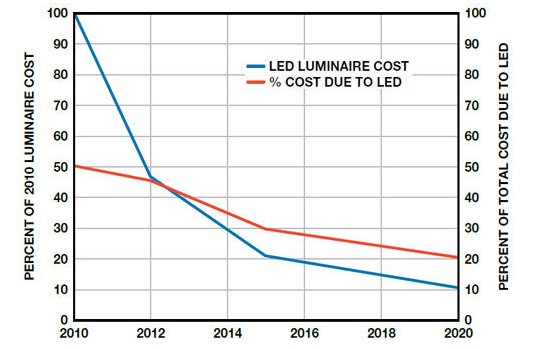

图1. LED灯具成本的细分1
  降低整体灯具成本的一种方法是在产品规格允许的范围内,在可能最高的直流电流下驱动LED.此电流可能远高于其“分档电流”.如果正常驱动,这样可能产生更高的流明/成本比率。

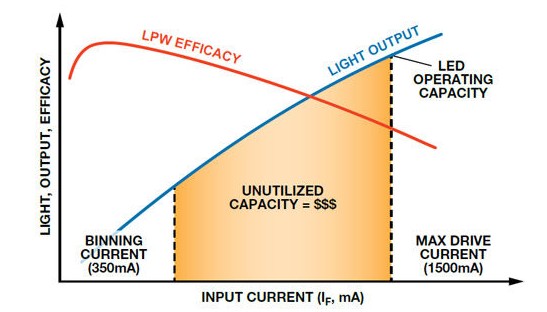

图2. LED光输出和效率与驱动电流2
  但是,这种做法需要更高电流驱动器。很多解决方案在低电流下(<500mA)驱动LED,但很少有高电流(700mA至4A)的选择方案。这一现象似乎令人惊讶,因为半导体行业有大量的容量达到4A的DC-DC解决方案,但它们的设计目的是控制 电压, 而不是控制LED电流。本文将探讨将现成DC-DC降压稳压器转换为智能LED驱动器的一些简单技巧。

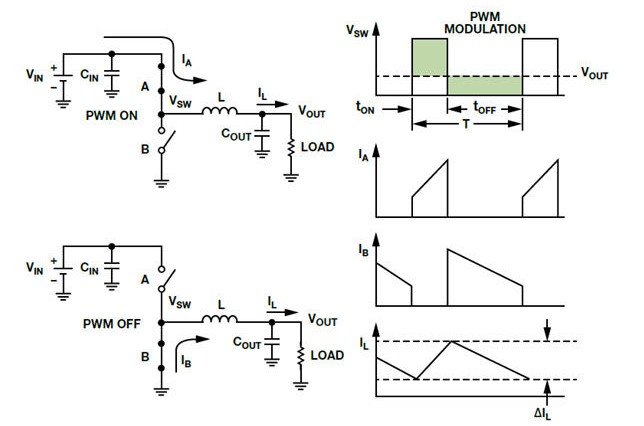

  降压稳压器对输入电压进行斩波,并通过LC滤波器传送,以提供稳定的输出,如图3所示。它使用两个有源元件和两个无源元件。有源元件是从输入到电感的开关“A”,以及从地面到电感的开关(或二极管)“B”.无源元件是电感(L)和输出电容(COUT)它们形成LC滤波器,可以减小由有源元件产生的纹波。

图3. 基本降压方案
  如果开关是内部的,则降压器称为稳压器,如果开关是外部的,则称为控制器。如果两个开关都是晶体管(MOSFET或BJT),则它是同步的,如果底部的开关是使用二极管实施的,则它是异步的。这些类型的降压电路各有优劣,但同步降压稳压器通常可以优化效率、器件数量、解决方案成本和电路板面积。遗憾的是,用于驱动高电流LED(高达4A)的同步降压稳压器很少,而且成本昂贵。本文以ADP2384为例,展示如何修改标准同步降压稳压器的连接以调节LED电流。
  ADP2384高效同步降压稳压器指定最高4 A的输出电流,具有最高20 V的输入电压。图4显示了用于调节输出电压的正常连接。[1] [2] [3] [4]  下一页
