科锐照明级CXA系列LED与室内照明参考方案 ||科锐领先技术，助力客户领先市场地位

　　科锐通过坚持不懈的创新来推动的普及应用，实践科锐的使命，引领变革，淘汰低能效照明，全力加速实现LED照明的广泛应用。科锐的创新源于优异的照明级XLamp® LED器件在亮度、光效、寿命、显色指数、热性能和可靠性上的优势，并以品牌和知识产权优势为客户保驾护航，助力客户领先市场地位。技术领先将更好地促进市场领先，从而帮助企业在LED照明变革中获得更为强劲的发展。本文介绍了科锐照明级CXA系列LED与室内照明参考方案，同时科锐期待今后与业界同行开展更多技术交流。

　　科锐最新宣布推出XLamp® CXA1304 LED和XLamp® CXA1816 LED，继续扩展业界领先的CXA产品系列，实现高达95的显色指数，并通过稳固可靠的平台体系为照明生产商提供高性能、设计灵活性和低系统成本。通常来讲，室内照明产品要求光源具有良好的色彩一致性、色彩稳定性、高显色指数、舒适的光环境以及优秀的节能（高光效）等等。加上此前推出的XLamp® CXA15和CXA25、CXA30系列6个产品，CXA系列目前共有8个产品，光通量输出覆盖范围大300-10,000 lm，涵盖从2,700K – 5,000K的色温范围，拥有最小显色指数（CRI）80和90选择，以及最新的95高显示指数版本，良好的色彩一致性，其光源尺寸最小仅为6mm，最大达到23mm，在窄角度、中、大角度领域其应用优势明显。同时，CXA系列LED已经通过LM-80测试，符合能源之星的各项要求，并通过UL认证，这些为安全可靠的室内照明设计打下了良好的基础。

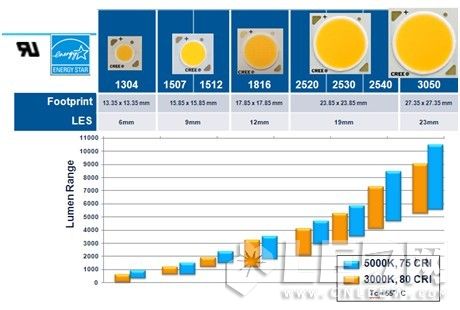

图1.XLamp® CXA系列、光源尺寸及光通量

　　对于不同尺寸、不同光通、色温的室内照明设计，XLamp® CXA系列都可以应用其中。光效、光通、优良的光色品质、寿命和可靠性是科锐的XLamp®系列产品的优势体现。XLamp® CXA产品系列可兼顾光品质、光输出和能源转化效率的条件下实现针对卤素灯的LED替换。科锐XLamp® CXA1304 LED是目前CXA系列中尺寸最紧凑的产品，光源尺寸为6mm，光通量可高达1,034 lm，从而照明生产商能够迅速在小尺寸照明应用中使用该新产品，本文应用XLamp® CXA1304 LED小尺寸光源的特点在小角度MR16射灯上的设计方案。XLamp® CXA1816 LED，光源尺寸为12mm，能够帮助实现射灯、球泡灯、筒灯应用中可替换陶瓷金卤灯的LED替换。本文应用XLamp® CXA1816 LED其光源尺寸和功率优势设计在PAR38的参考方案，可替换卤素灯。

　　1.CXA1304 MR16

　　此设计目标是使用XLamp® CXA1304 LED和透镜设计一款小角度MR16射灯。以光通量>350 lm，替代传统20 W卤素灯作为设计目标。基于良好的性能、寿命和色坐标稳定性，以及较高的性价比等因素，实现经选型，3,000 K色温，A4档为本次设计首选；

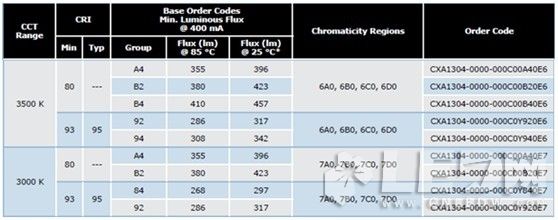

图2.XLamp® CXA1304 LED亮度和色温选型

　　XLamp® CXA1304 LED有9V和37V版本，可满足不同电源驱动设计，XLamp® CXA1304 LED已经通过LM-80测试，符合能源之星的各项要求，这些为安全可靠的室内照明设计打下了良好的基础。XLamp® CXA1304 LED是科锐公司具有知识产权的发光二极管，符合世界上各个国家的专利规定，可以进入任意一个国家进行销售。

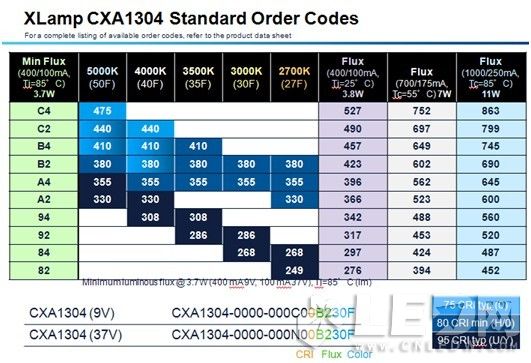

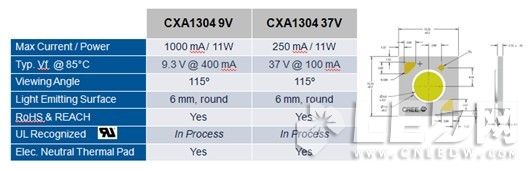

图3.XLamp® CXA1304 LED参数特性及其订购标准代码

　　需要一个良好的散热系统来保证长期可靠运行。根据该款MR16的光学和散热要求，我们选用通用件铝挤车加工型散热器，铝合金材料为AL6063，表面阳极原色处理，保证灯具运行时LED结温在合适范围。

图4.结构散热套件

　　在光学方面，采用透镜的方式来配套灯具。此透镜配合XLamp® CXA1304 LED后光学效率能达到90%以上，透镜型号为BK-LED-373，是百康公司生产的一款高效透镜，能耐高温130℃以上，是专门搭配单颗LED，配套MR16的透镜样式。

图5.CXA1304 MR16透镜

　　LED器件与以上散热、光学、驱动电源等配套件组合，我们制作了MR16射灯。

图6.CXA1304 MR16                      图7.CXA1304 MR16配光曲线

　　实测数据对比如下：

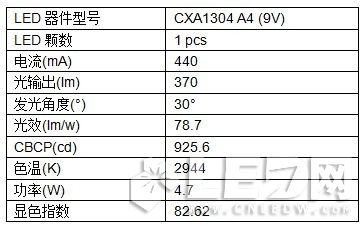

表1.CXA1304 MR16实测数据‖

　　2.CXA1816 PAR38

　　此设计目标是使用CXA1816和反光杯设计一款小角度PAR38射灯。以光通量 > 1,500 lm，中心光强 > 12,095 cd，替代传统120 W卤素灯作为设计目标。基于良好的性能、寿命和色坐标稳定性，以及较高的性价比等因素，实现经选型，3,000 K色温，N2档为本次设计首选；

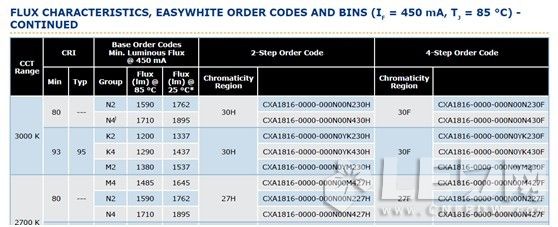

图8.XLamp® CXA1816 LED亮度和色温选型

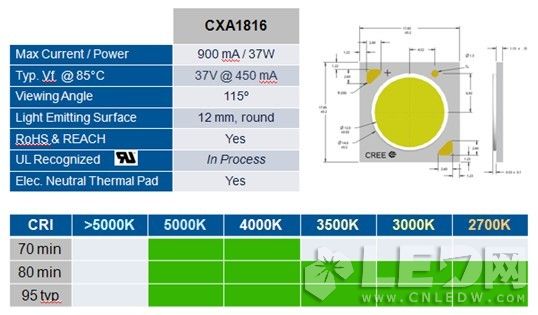

图9.XLamp® CXA1816 LED参数特性

　　具需要一个良好的散热系统来保证灯具长期可靠运行。根据该款PAR38的光学和散热要求，我们选用通用件铝挤车加工型散热器，铝合金材料为AL6063，表面阳极原色处理，保证灯具运行时LED结温在合适范围。

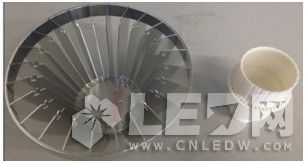

图10.PAR38结构散热套件

　　在光学方面，采用反光杯的方式来配套灯具。此反光杯配合CXA1816的光学效率能达到90%以上，反光杯型号为PAR38-HS-CXA-W1，配套PAR38套件的反光杯样式。

图11.PAR38反光杯

　　LED器件与以上散热、光学、驱动电源等配套件组合，我们制作了PAR38射灯。

图12.CXA1816 PAR38

图13.CXA1816 PAR38配光曲线

　　实测数据对比如下：

表2.CXA1816 PAR38实测数据

　　CXA1816在小角度PAR射灯应用上，具有非常好的应用价值，可以轻松实现光通量 > 1,500 lm，中心光束角仅为14°，中心光强达到13,146 cd，光效超过80 lm/W，可替代传统120 W卤素灯，但功率不超过20 W，可大大节约能耗。

　　以上两个参考设计都是采用单颗CXA系列LED实现室内照明常用射灯的典型方案，利用CXA1304 和CXA1816 LED与散热套件、二次光学元件、电源等等，灯具结构变得更加简单，COB容易装配，不需要PCB设计和回流焊工艺，可降低成本和设计周期。具有更好的光效和性价比，科锐良好的LED性能和配套资源及解决方案能帮助客户更好的占领照明市场。科锐CXA系列有更多的应用领域、解决方案和应用文档，大家可浏览科锐网站进一步了解详细内容。
