单片机LED汉字点阵显示的设计详解

LED之家于2013-03-26 20:11:01 http://www.ledjia.com/ledhangye/viewarticle.php?id=8426

文章摘要：显示屏是利用点阵模块或像素单元组成的平面式显示屏幕。它具有发光率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。并广泛的用于公交汽车、商店、体育场馆、车站、学校、银行、高速公路等公共场所的信息发布和广告宣传。发展较快，本文讲述了基于AT89C51单片机16×16LED汉字点阵滚动显示的基本原理、硬件组成与设计、程序编写与调试、Proteus软件仿真等基本环节和相关技术。 1 硬件电路组成及工作原理 本产品采用以AT89C51单片机为核心芯片的电路来实现，主

显示屏是利用点阵模块或像素单元组成的平面式显示屏幕。它具有发光率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。并广泛的用于公交汽车、商店、体育场馆、车站、学校、银行、高速公路等公共场所的信息发布和广告宣传。发展较快，本文讲述了基于AT89C51单片机16×16LED汉字点阵滚动显示的基本原理、硬件组成与设计、程序编写与调试、Proteus软件仿真等基本环节和相关技术。

1 硬件电路组成及工作原理

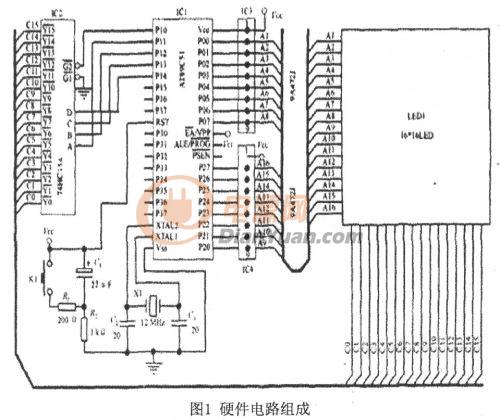

本产品采用以AT89C51单片机为核心芯片的电路来实现，主要由AT89C51芯片、时钟电路、复位电路、列扫描驱动电路(74HCl54)、16×16LED点阵5部分组成，如图1所示。其中，AT89C51是一种带4kB闪烁可编程可擦除只读存储器(Falsh Programmable and Erasable Read OnlyMemory，FPEROM)的低电压、高性能CMOS型8位微处理器，俗称单片机。该器件采用ATM高密度非易失存储器制造技术制造，工业标准的MCS一5l指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，能够进行1 000次写/擦循环，数据保留时间为10年。他是一种高效微控制器，为很多嵌人式控制系统提供了一种灵活性高且价廉的方案。因此，在智能化电子设计与制作过程中经常用到AT89C51芯片。时钟电路由AT89C5l的18，19脚的时钟端(XTAI l及XTAL2)以及12 MHz晶振X、电容C2、C3组成，采用片内振荡方式。复位电路采用简易的上电复位电路，主要由电阻R，R2，电容C，开关K组成，分别接至AT89C51的RST复位输入端。LED点阵显示屏采用16×16共256个象素的点阵，可通过万用表检测发光二极管的方法测试判断出该点阵的引脚分布。

我们把行列总线接在单片机的I/0口，然后把上面分析到的扫描代码送入总线，就可以得到显示的汉字了。但是若将LED点阵的行列端口全部直接接入89S5 1单片机，则需要使用32条I/0口，这样会造成I/0口资源的耗尽，系统也再无扩充的余地。因此，我们在实际应用中只是将LED点阵的16条行线直接接在P0口和P2口，至于列选扫描信号则是由4—16线译码器74HCl54来选择控制，这样一来列选控制只使用了单片机的4个I/O口，节约了很多I/O口资源，为单片机系统扩充使用功能提供了条件。考虑到P0口必需设置上拉电阻，我们采用4.7 kΩ排电阻作为上拉电阻。汉字扫描显示的基本过程是这样的：通电后由于电阻R，电容c1的作用，使单片机的RST复位脚电平先高后低，从而达到复位;之后，在C、C3、X以及单片机内部时钟电路的作用下，单片机89C51按照设定的程序在P0和P2接口输出与内部汉字对应的代码电平送至LED点阵的行选线(高电平驱动)，同时在P1.1，P1.2，P1.3，P1.4接口输出列选扫描信号(低电平驱动)，从而选中相应的象素LED发光，并利用人眼的视觉暂留特性合成整个汉字的显示。再改变取表地址实现汉字的滚动显示。
