一款LED灯的简易制作过程

　　为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的LED节能灯,现博主特意为广大的朋友奉献一款LED节能灯的制作资料和LED灯的简易制作过程包含LED节能灯制作电路图,以下是38LED灯的制作电路图:

　　图1

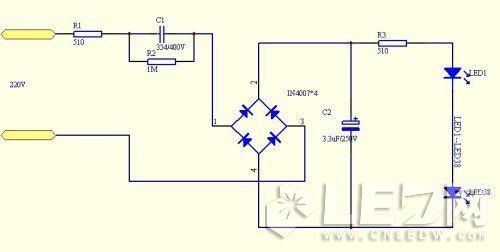

　　图1是一款LED灯杯的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的38颗LED提供恒流电源.LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对LED的影响,包括光衰和发热的问题,我们在做这种灯的时候因为LED的安装密度比较高,热量不容易散出,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.
　　图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.
　　优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动20-40只20mA的LED.

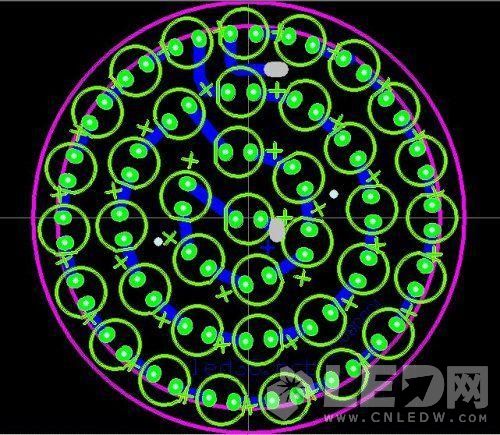

　　图2是电路板图PCB

　　图2
　　这中圆形的板子手工制作比较麻烦，建议买成品板。
　　以下给大家介绍制作全过程

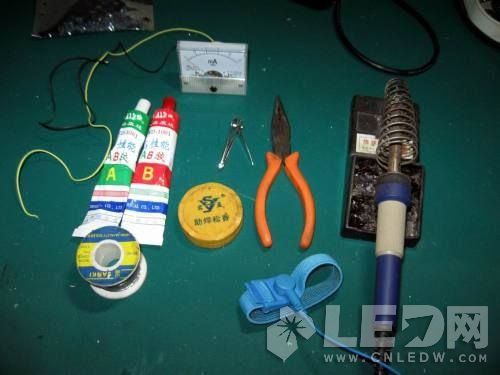

　　制作工具：（见图3）

　　图3
　　尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。
　　选择LED:
　　LED要选用高亮度的，散光的要亮度1200mcd以上，角度要120度，聚光型的要亮度在20000mcd以上的。电压3.0-3.6v电流20mA.一般的LED的脚都很长的，为了方便焊接先用尖嘴钳或斜口钳预剪脚留有3mm的引脚就可以了。
　　安装LED:
　　将电路板安装面朝上，将LED极性方向放好，注意长脚是正极，短脚是负极，草帽型的帽沿有平面的是负极圆的一面的是正极，切勿装反因为LED是单向导电性而此电路采用的是串联电路，只要有一只装反整组灯就不会亮。
　　焊接：

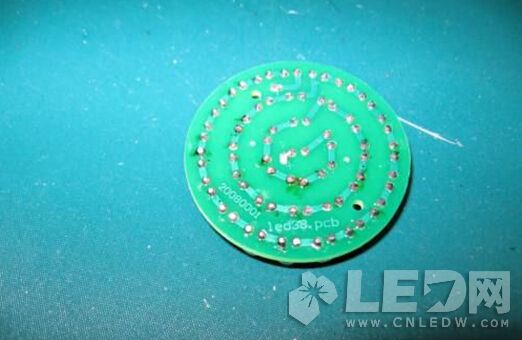

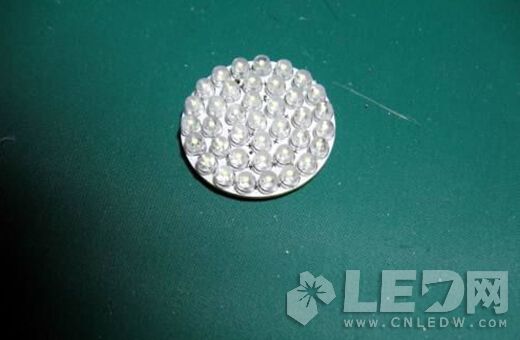

　　装好了LED后将电路板焊接面朝上就可以进行焊接了，焊接要用30W的烙铁并接地线，，焊接温度控制在240度以内，时间不能超过2秒。焊好后再用指甲剪修掉长出的引脚。这样灯板就算组装完成了。（图4、5）

　　图4

　　图5

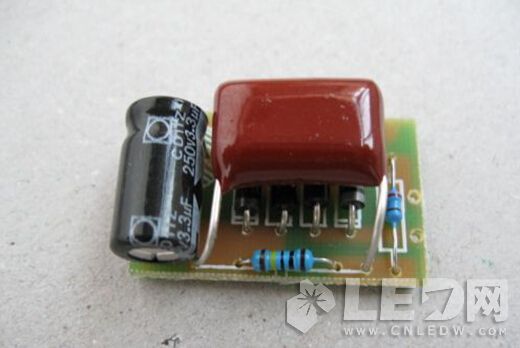

　　接下来就要组装电源，电源的焊接更加简单焊接成功如下图，因为灯杯里空间有限，元件要做一下整理以减少体积方便安装。（图6）

　　图6

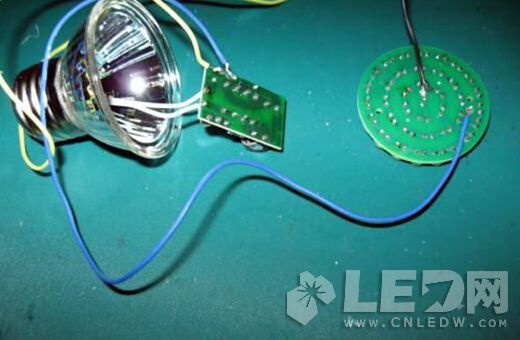

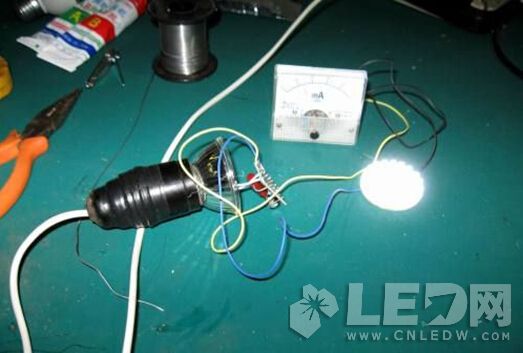

　　电源和灯板焊好后就可以接线测试了。（图7、8）

　　图7

　　图8

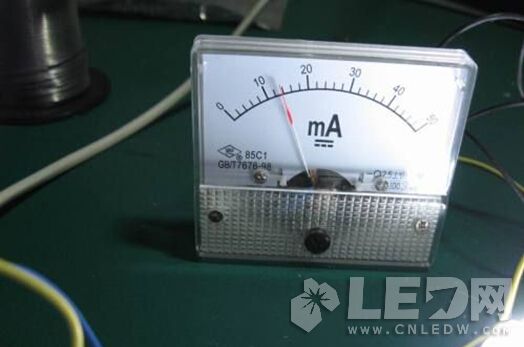

　　做一下电流测试：（图9）

　　图9
　　测试电流为14mA,可以满足要求。

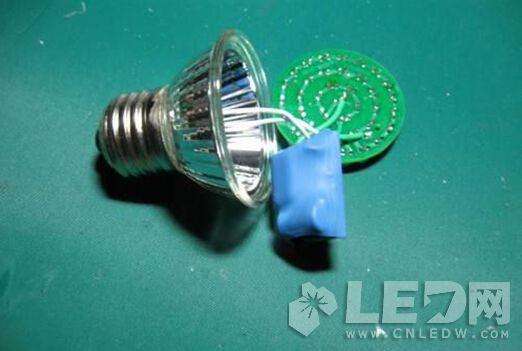

　　注意再给电源做好绝缘，我用的是热缩管这样比较方便安全（图10、11）

　　图10

　　图11

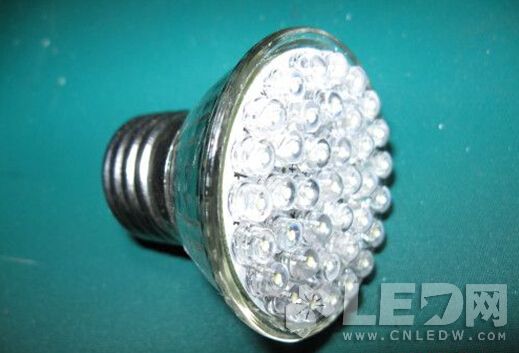

　　最后就是组装了，用配好的AB胶图在灯杯的边缘再把电源板和灯板装进去压几分钟胶水就固化了。这样一个实用的LED节能灯就制作好了可以使用了。
　　制作注意事项：因为LED对静电是非常的敏感，静电很容易对LED造成损害，轻则性能下降，重则造成LED反向击穿短路，所以在接触LED时一定要做好静电防护，佩带防静电手环，使用防静电烙铁，普通烙铁一定要接地线。有条件的还需要使用防静电台垫。
