3W功率LED球泡灯：非隔离逆袭隔离

　　摘要：文章首先剖析了目前市场最大用量主流的3WLED球泡灯方案，隔离3MW。提出这种方案的优缺 点基于这种优缺点，提出了日后方案的市场发展方向。中国LED标准的选择，将基于市场上最优化的方 案。顺应市场发展，本文应用上海占空比半导体公司的DU8613芯片，基于非晒mUOK拓扑提供了一种 3W球泡灯LED恒流控制驱动方案，并提供了实验数据和相关波形图，并且展望了非隔离驱动的发展空间。
　　随着绝缘散热材料的优化普及，非隔离驱动方案是大势所趋。更高的效率的实际意义除了降低能耗，更提 高了LED灯珠使用率，降低成本，给消费者带来动力。目前中国LED标准尚未确立，因为市场激烈竞争，目前市场3W隔离驱动方案可以达到极低成本，但存在一些问题。
　　市场目前主流3W驱动电源简介
　　3W LED球泡灯是目前消费需求量最大的市场之一，目前主流的方案是3x1W，每个灯珠3.3V/300mA，通 过3个灯珠串联方式形成负载，输出负载为10V/300mA。由于电网电压整流后和此输出负载电压相差较 大，所以最适合的方式是通过反激隔离降压驱动。然而隔离电路结构复杂，器件较多，成本较高，效率较 低，可靠性较低，不适合批量生产。与隔离电路相对地，非隔离电路线路简单，所用器件少，体积小，成 本较低，效率较高。随着市场对成本和效率的要求，非隔离电路在小功率LED驱动领域开始登上舞台。
　　DU8613集成开关简化线路实现全闭环3W LED球泡灯恆流控制
　　DU8613是一款连续电流工作模式的降压式恒流控制器，具有3%的系统恒流精度，内部集成了 500V高压 M0SFET，在一定程度上简化了外围电路，并且设定了采样电阻开路、短路保护，输出过流、短路保护，过温保护等保护功能。

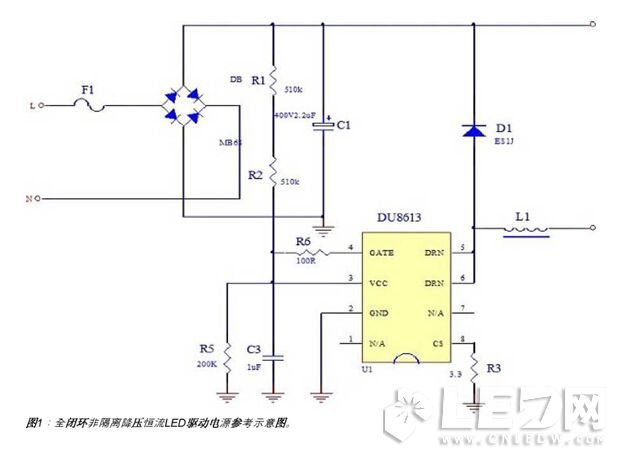

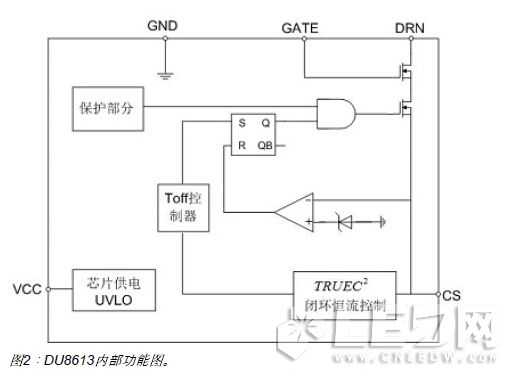

　　DU8613是基于TRUEC2技术，实现全闭环高精度的恒流控制方法，专门用于3W LED非隔离球泡灯驱动的芯片。图1所示是利用该芯片实现的一种降压驱动方案。如图1芯片CS端检测到的电感电流信号经过专利技术处理，如图2中的TRUEC2闭环恒流控制模块，就得到电感电流(即输出电流)的 平均值。芯片通过检测到的不同的输出电流平均值控制开关管占空比，从而实现闭环控制。


　　

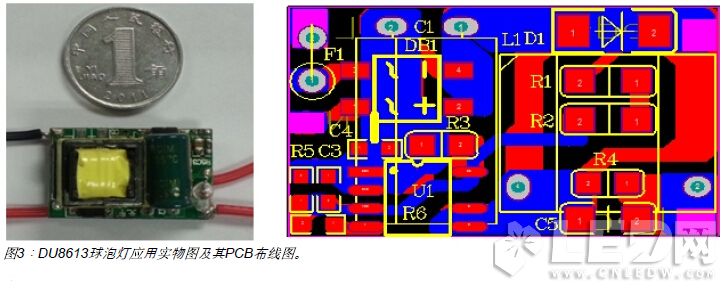

　　实验结果：
　　我们选择一个典型的LED球泡灯应用来做丨C功能的验证，基本电参数如下：
　　输入电压范围：180265VAC/50Hz 典型效率：>88%
　　输出电压范围：352VDC 输出电流：60mA 标称输出功率：3W
　　对于输入电压、负载LED变化情况下，我们测试得到如下线性、负载调整率结果。

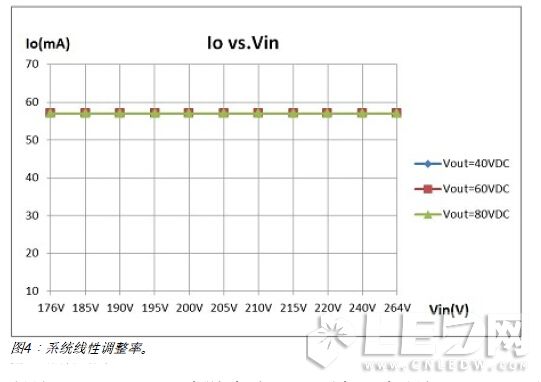

　　图4的线性调整率接近0,这是因为芯片逐周期闭环控制，立刻响应，不会引起输出电流变化，有效抑制了 电网电压波动引起的扰动。在实现如此理想的线性调整率的同时，还省却了第二代控制芯片因为线性补偿 的许多外围元器件，简单即完美的哲学在此设计中再一次体现。[1] [2]  下一页
