安森美半导体AC-DC LED通用照明方案

　　根据市场研究机构的预估，到2015年中国LED通用照明需求将达100亿美元，2020年将达220亿美元。LED照明逐步取代传统照明是大势所趋。不过，LED通用照明有许多挑战，如功率密度、功率因数校正(PFC)、空间受限和可靠性等。安森美半导体致力于为LED照明提供宽广阵容解决方案，推出各种符合最新LED照明标准的产品，包括用于通用照明的AC-DC LED驱动电源方案。
　　通用照明挑战及交流主电源供电LED驱动器拓扑
　　由于LED总光效要求及散热限制，能效对低功率应用尤其重要；许多情况下，即使是较低功率应用也要求功率因数校正和谐波处理；在空间受限应用中，特别是替代灯泡应用，要求有很高的驱动功率密度；总体电源可靠性对整个灯的寿命非常重要；宽输入电源电压范围应支持高达277 Vac；兼容TRIAC调光等要求。此外，LED通用照明还要符合演进的标准及安全规范，如“能源之星”和IEC要求。

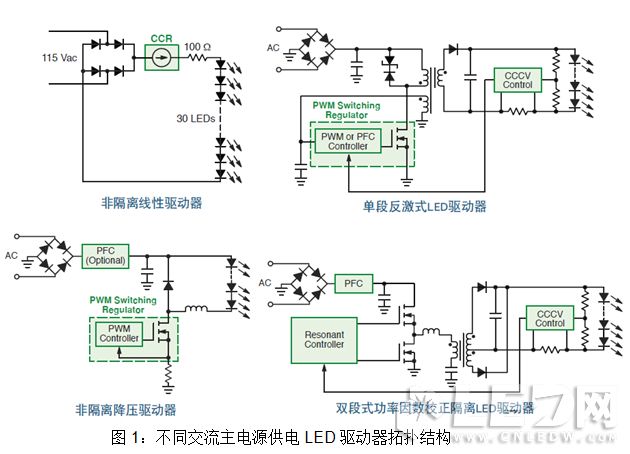

　　根据应用要求(尺寸、能效、功率因数、功率、驱动电流)不同，以交流主电源驱动LED有多种拓扑。安森美半导体提供各种电源方案，可用于各种照明应用。

　　安森美半导体LED通用照明AC-DC解决方案
　　1) 功率因数校正方案
　　采用安森美半导体的NCP1611或NCP1612的160 W功率因数校正(PFC)升压方案采用非隔离升压拓扑，轻载能效高于传统CrM PFC；无须额外元件，可靠性及安全性高。该方案采用电流控制频率反走(CCFF)CrM，有升压或旁路二极管短路保护、引脚开路/短路保护、优化的瞬态响应、软过压保护、输入欠压检测、低总谐波失真配置、过热关闭等特性。
　　这类PFC方案还包括NCP1607、NCP1608、NCP1615和NCP1654(非隔离升压)；NCL30000(隔离单级反激、非隔离降压)；NCL30001(隔离单级反激)；NCL30002(非隔离降压)；NCL30060(单级反激或降压)。
　　以NCL30000为例，“平均电流稳流”拓扑可以选择两种配置，一种是降压配置(包含抽头电感降压配置)；另一种是降压-升压配置，电感没有与LED串串联，输入电流波形或失真与输出压降无关。它可进行初级可控硅调光，适用于隔离和非隔离方案，隔离方案能效80－85％。

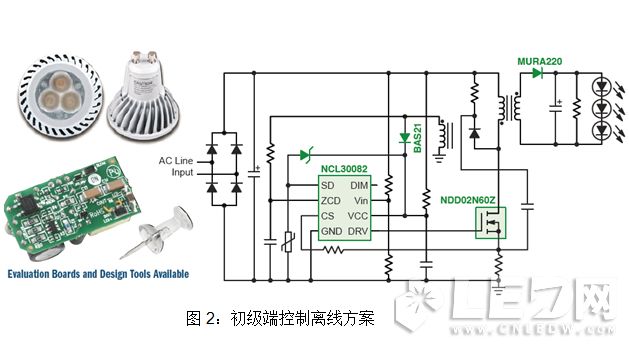

　　2) 初级端控制离线方案
　　初级端稳流(PSR)也称初级端控制。初级端控制离线LED驱动器不使用光耦，具有±1%(典型值)的精密LED稳流精度、宽VCC范围、高能效准谐振控制、强固的保护特性组合，以及宽工作温度范围(-40至+125℃)；支持反激及降压-升压拓扑，带无源PFC输入的功率因数约0.9；该系列可应用于LED灯泡替代、离线LED驱动器、嵌灯、室内/室外重点照明及任务灯及LED电子控制装置。

　　可供选择的器件有NCL30080A/B、NCL30081A/B、NCL30082A/B和NCL30083A/B(无源PFC控制)；NCL30085A/B、NCL30086A/B、NCL30087A/B和NCL30088A/B(有源PFC控制)。其调光控制包括非调光、3步/5步调光、模拟/数字、双向可控硅/后缘触发调光等。[1] [2] [3] [4]  下一页
