安森美半导体低压便携及中等电压LED通用照明方案

　　发光二极管(LED)光输出持续提升，彩色及白光高亮度LED应用已扩展至全新的市场领域。LED已开始替代白炽灯、荧光灯，用于汽车、涵盖智能手机到液晶电视的消费电子、建筑物照明及通用照明等应用。未来，LED将继续以其可编程能力和灵活性及创新的固态照明(SSL)方案改变照明市场。
　　LED是低压器件，根据色彩及电流不同，LED正向电压可介于2V至4.5V之间，并以恒定电流驱动，以确保所要求光强度和色彩。这要求电源转换及控制方案连接不同电源，甚至是电池。安森美半导体分别为低压便携式和中压LED通用照明提供优化的驱动器方案，以满足不同应用的照明需求。
　　低压便携LED驱动器拓扑及安森美半导体解决方案
　　小型彩色LCD面板、键盘及指示灯背光广泛采用白光LED及RGB三色LED。智能手机及数码相机则采用高亮度LED作闪光光源。这些应用要求能将电池使用时间延至最长并将PCB面积和高度减至最小。安森美半导体提供使用线性、电感及电荷泵拓扑的各种方案。电感型方案总能效最佳；电荷泵方案使用低高度陶瓷电容，空间及高度最小；线性方案很适合彩色指示灯及简单背光应用。
　　1)电感升压及降压拓扑方案
　　针对驱动低电压便携式设备背光和电筒/闪光应用的白光LED，安森美半导体提供采用PWM调光的不同产品。升压产品的输出电流从20 mA到800 mA，包括CAT37、CAT32、CAT4238、CAT4237、CAT4238、LV52204、LV52206、CAT4137、NCP5005、CAT4139、CAT4240和、NCP1422。电感降压产品NCP1529的输出电流为1 A。

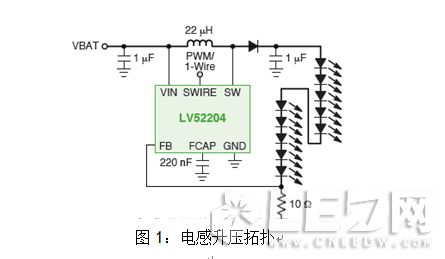

　　例如，LV52204是应用于智能手机的单通道高压及高能效LED背光升压驱动器IC，输入电压为2.7 V至5.5 V，提供40 V输出电压并控制10颗LED。其引脚与市场上流行产品兼容，可轻易替代。

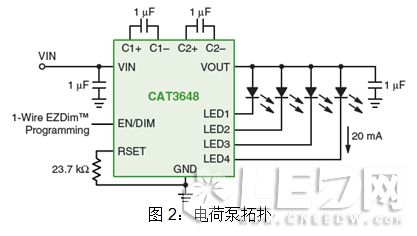

　　2)电荷泵拓扑方案
　　安森美半导体拥有专利的四模(Quad-Mode®)自适应分数型电荷泵方案，可提供电感型LED驱动器的高能效水平，去掉了高厚度电感及有害的电磁干扰(EMI)。四模架构增加了第4种工作模式(1.33倍)，无需额外电容，能效提高10%，封装尺寸减小65%。

　　针对LCD背光、LED闪光/电筒和指示器，安森美半导体提供总输出电流10至192 mA的多种电荷泵/白光和RGB LED驱动器产品，包括NCP1840、CAT3606、CAT3616、CAT3626、CAT3636、AT3637、CAT3649、CAT3604A、CAT3604V、CAT3614、CAT3644、NCP5623B/C、CAT3643、CAT3647、CAT3612、CAT3224(4闪光灯，400 mA电筒)、NCP5612、CAT3661、NCP5603(200 mA DC，350 mA脉冲)、CAT3200、CAT3200H。[1] [2] [3]  下一页
