汽车照明串联LED灯珠的开路保护方案

    LED汽车照明灯种类繁多,主要分为内部照明和外部照明两大类。在介绍方案之前,我们得清楚的知道汽车照明到底有哪些?细分如下:
  1. 内部照明: 背光,调光,集成HMI
  2. 外部照明:前照灯,日间行驶灯(DRL),雾灯(FOG),转向灯(TI),装饰灯,位置灯(POS),远近光灯(HLB),角灯(CRN)
  3. 通信支持:SPI/I?C,  LIN ,CANBUS
  内部照明控制台设计参考:
  1. 电容传感按钮用于功能选择
  2. 每个按钮均具有RGB背光和LED指示灯
  3. 顶灯采用高亮度白光LED
  4. 整个装置采用12V电源输入和CAN/LIN总行I/O
  外部照明设计难点:
  1. 需要恒流控制:高电流峰值缩短LED寿命
  2. 需要高精度控制:电容缓慢防电导致色彩漂移
  3. 需要高可靠性:串联LED,单个LED短路检测
  所有串联LED 由一 颗DSPIC33F GS系列新品进行控制,LED前照灯串联方式如下:
  1. 近光灯(6个LED灯
  2. 范围灯(2个LED灯)
  3. 远光灯(8个LED灯 or 4个LED灯)
  4. 角灯(4个LED灯)

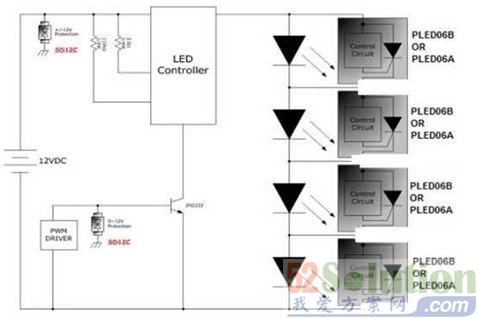

  汽车灯稳定有一法,LED开路保护元件(PLED06B,PLED06A)并联在每颗灯珠旁边,示图如下:

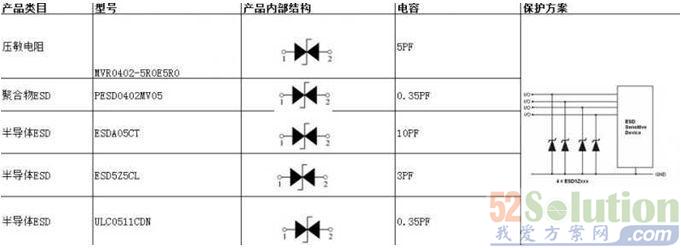

  详细选型:

本文来自网络。 授权转载请注明出处:http://www.ledjia.com/article/pid-3053.html
