系统结构和原理
大功率白光LED的供电系统需提供大电流并具备高稳定性,相比多支路并联供电系统而言,在同等电流需求下,单支路供电系统需提供的电流更大,因此单支路型电源的寿命短。鉴于此,设计了双支路DC/DC并联供电系统,两个支路实现分流工作,既提高了效率,又延长了使用寿命,具有传统驱动系统不可比拟的优点。

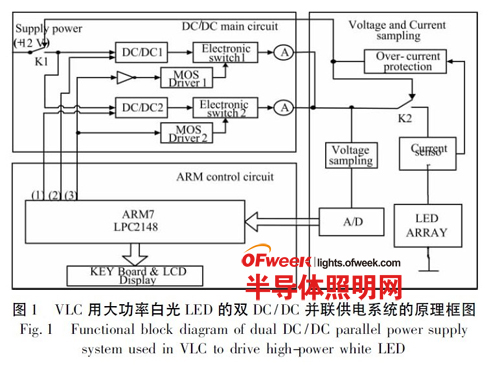

设计方案如图1所示,采用两个DC/DC支路同为Buck型降压电路、电子开关实现支路电流调节、PWM(PulseWidthModulation)驱动信号占空比实现稳压、霍尔电流传感器并辅以调整、比较、延时等电路实现过流保护。所设计的驱动电源包括4部分:双DC/DC并联模块;电压、电流采样模块;过流保护及自恢复模块;ARM7(LPC2148)主控模块。图1中(1)为DC/DC支路2的控制信号PWM2,其占空比决定支路2的输出电压;(2)为DC/DC支路1的控制信号PWM1,其占空比决定支路1的输出电压;(3)为均流控制信号PWM3.系统工作原理是:利用两PMOS(P-channelMetal-Oxide-Semiconductor)电子开关(Electronicswitch1、Electronicswitch2)实现两支路均流,通过采集输出电压并调节PWM1和PWM2的占空比实现稳压,通过霍尔电流传感器并辅以调整、比较、延时等电路实现过流保护。
