基于单片机的LED室内照明控制系统

　　摘要： 介绍了一种LED 智能照明控制系统的设计，给出了系统的软硬件设计和控制流程。该系统采用STC12C5A60S2 作为主控器，利用热释红外传感器检测人体辐射的微量红外线，光敏电阻检测环境亮度，采用DS18B20 检测LED 的温度，LED 驱动采用PWM 调光技术。
　　0 引言
　　我国是一个资源紧缺的国家，但在日常的生活中，人们并没有意识到这一点。以室内照明为例，在很多公共场合中都采用手动开关，经常出现没有及时关灯的现象，从而造成能源的浪费，也会缩短灯具的使用寿命。针对这一现象，有必要研究一种智能照明控制系统。该系统利用智能传感器感应室外亮度来自动调节灯光，以保持室内恒定照度，既能使室内有最佳照明环境，又能达到节能的效果。
　　LED 被称为第四代绿色光源，LED 的发光器件是冷光源，具有节能、环保、寿命长、体积小等特点。
　　LED 光的单色性好，光谱窄，无需过滤，可直接发出有色可见光。在相同的照明情况下，LED 灯耗电量为白炽灯的十分之一，荧光灯的二分之一，是未来照明的发展趋势。
　　1 智能控制方案设计

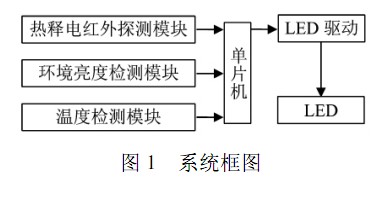

　　系统采用光敏电阻检测环境亮度，热释红外传感器检测人体辐射的微量红外线，温度检测模块检测LED 的温度，传感器检测到的信号经过预处理传给单片机，经单片机处理后控制LED 灯的开关和亮度。系统框图如图1 所示。

　　2 硬件设计
　　2. 1 热释电红外探测模块
　　热释电红外探测模块不需要配置红外线发射源，能直接接受人体辐射的微量红外线，将其转变为相应的电信号输出。为了提高PIR 传感器感受红外线的灵敏度，在传感器前加装配套的菲涅耳透镜。
　　热释电红外探测模块由菲涅耳透镜、热释电红外传感器（ PIR） 、控制电路及驱动电路等组成。热释电红外探测模块框图如图2 所示。

　　人体都有恒定的体温，一般在37 ℃，会发出特定波长10 μm 左右的红外线。人体辐射的红外光线经过菲涅耳透镜汇集在PIR 的2 块探测元上，当人体移动时，红外辐射强度发生变化，探测元表面的电荷强度发生变化，经内部场效应管放大就有信号输出。
　　热释电红外探测模块采用热释电专用控制集成电路来处理，这里采用BISS0001 型集成电路。
　　BISS0001 型集成电路内置独立的高输入阻抗运算放大器，可以与多种传感器匹配，进行红外信号预处理。芯片内含有电压比较器、状态控制器、延迟电路定时器、封锁时间定时器以及基准参考电压源等单元电路。电路如图3 所示。

　　2. 2 环境亮度检测模块
　　光敏电阻是利用半导体光电导效应制成的一种特殊电阻器，对光线十分敏感，这里用它来检测环境亮度。它的电阻值能随着外界光照强弱的变化而变化。它在无光照射时，呈高阻状态； 当有光照射时，其电阻值迅速减小。
　　图3 中的R6为光敏电阻，若环境较明亮，R6的电阻值会降低，使9 脚的输入保持为低电平，从而封锁触发信号VCC.SW1 是工作方式选择开关，当SW1 与3 端连通时，芯片处于可重复触发工作方式； 当SW1 与1 端连通时，芯片则处于不可重复触发工作方式。[1] [2]  下一页
